传感器系统实验仪
日期：2020-09-02 作者： 浏览量：288

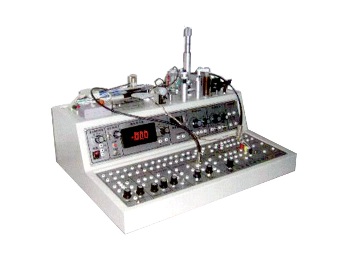

CSY10B型传感器系统实验仪是大型传感器系统实验台的精选型号，它选用了最具代表性的经典的和现代的传感器，其良好的性价比能较好地适应实验课程的教学需要，是目前高校中使用最多的传感器实验仪器。为教育部“高教发展项目”全国重点大学选用。
仪器配置：
※交直流信号源
音频信号源：0.4KHz～10KHz输出连续可调，180°、0°反相输出
低频信号源：1~30Hz连续可调
直流信号源：±2V～±10V分五档工作；±12V
※电加热源
供温度传感器温度实验之用，加热温度≥环境温度30℃
能对双平行悬臂梁与双孔悬臂梁称重传感器进行加热
※显示仪表
数字式电压/频率表：测量范围 电压表： DC 0～2V，0～20V
频率表： 5Hz～2KHz、10Hz～20KHz。
数字式温度表：D01C式数字温度表，标准工业用K分度热电偶传感器，不接传感器时显示仪器内部温度，对仪器能起到过热保护作用，接上传感器时显示传感器所测温度。
※工作台振动与位移机构
两付双平行悬臂梁及螺旋测微仪，位移范围25mm，振动频率1～30Hz，连续可调。
※旋转测速电机
0~2400转/分，电机可控制。
实验台所含传感器及基本技术数据：
♀金属箔式应变传感器：BY型工作片×4片，温度补偿片×2片，精度2%
♀称重传感器：标准商用双孔悬臂梁结构，带温度补偿，量程0~500g，精度2%
♀MPX扩散硅压阻式压力传感器：量程0~50KP，精度3%
♀半导体应变传感器：BY350工作片2片，应变系数120
♀标准K分度热电偶传感器：量程0~400℃，精度3%
♀ MF型半导体热敏传感器：25℃时阻值为10KΩ
♀集成温度传感器：精度2%
♀光敏电阻传感器：CDS材料制成，其光阻随光强变化为几K～几M欧姆
♀光电转速传感器：量程0~2400转/分
♀光纤位移传感器：量程≥2mm,在其线性工作范围内精度5%
♀热释电红外传感器：探测波长2~10μM,探测距离≥5M
♀半导体霍尔传感器：量程±2mm,精度2%
♀磁电式传感器：动铁与线圈
♀湿敏电阻传感器：5～95%RH，日本进口
♀ MQ3气敏传感器：酒精气敏感，实验演示用
♀ 电感式传感器：量程±5mm,精度5%
♀压电加速度传感器：工作范围5~30HZ
♀电涡流传感器：线性工作范围1mm,精度3%
♀电容传感器：工作范围±3mm,精度2
CSY10B基本配置18种传感器，其他传感器可根据校方要求增加配置。所有的传感器在其工作范围内有一定的精度。
实验处理电路：
♀电桥：提供测试系统调节电路。
♀差动放大器：高稳定直流比例放大器，放大倍数1~100倍。
♀电容变换器：差动电容组成的双T电桥检测电路。
♀移项器：交流信号移项范围±40°。
♀光电变换器：提供光纤传感器发射-接收-稳幅-放大电路。
♀相敏检波器：对输入波形相位敏感的新型电子检波电路。
♀电涡流变换器：包括电涡流传感器组成的电感振荡、检波电路。
♀低通滤波器：转折频率为30周左右的低通滤波电路。
♀电荷放大器：电容反馈高阻放大器。
♀红外探测变换器：电容反馈式低通/放大。
♀信号变换器：压/阻变换电路
计算机数据采集卡及实验软件：
12位A/D数据采集，采样分单次采集与连续采集。连续采集速度由实验者自行调控。标准RS—232接口与计算机串行通信。实验软件运行于Windows环境下，有友好的计算机显示界面，为保证与不同型号的计算机联机工作有良好的匹配，必须设有信号传输速率调节功能，用EXP计算机实验软件可进行系统调整，适应所有的计算机。可进行数据采集、特性曲线的分析比较、作图、分析、文件存取和打印，方便实用。仪器选用高可靠性绝缘插座及新型香蕉型弹性插头实验线，连接可靠，杜绝了以往自锁紧插头的弊病。
